Dieser Newsletter ist eine Einführung in das Dimmen von LED-Streifen. Wir betrachten die grundlegenden Dimmverfahren, ihre Funktionsweise und die wichtigsten Unterschiede. In den folgenden technischen Newslettern werden wir die einzelnen Technologien genauer behandeln.
Beim Dimmen eines LED-Streifens geht es nicht nur um die Wahl eines „Dimmers“. Es gibt verschiedene Regelungsmethoden, die jeweils unterschiedliche Anforderungen an Netzteil, Verkabelung und Steuerungsart stellen.
Die entscheidende Frage lautet: Wo möchten wir die Helligkeit regeln und wie möchten wir sie steuern?
230 V AC → Netzteil → 12 / 24 / 48 V DC → LED-Streifen
A. TRIAC – Dimmen auf der 230-V-Seite
230 V AC → TRIAC-Dimmer → TRIAC-dimmbares Netzteil → LED-Streifen
Beim TRIAC-Dimmen erfolgt die Regelung vor dem Netzteil. Der Dimmer verändert den Verlauf der Netzspannung, und ein kompatibles LED-Netzteil regelt seinen Ausgang entsprechend.
Ein großer Vorteil von TRIAC: Zwischen Dimmer und Netzteil sind keine zusätzlichen separaten Steuerleitungen erforderlich. Dies ist besonders praktisch bei Renovierungen, bei denen die Verkabelung bereits vorhanden ist.
Allerdings kann nicht jedes LED-Netzteil auf diese Weise gedimmt werden. Entscheidend ist die Kompatibilität zwischen Dimmer, Netzteil und Last. Leading Edge und Trailing Edge, Mindestlast und die Ursachen von Flackern behandeln wir im nächsten technischen Newsletter.
|
Aus unserem Sortiment
TRIAC-Netzteile 12 V und 24 V
In unserem Sortiment finden Sie TRIAC-Netzteile mit Leistungen von 10–300 W.
|
B. PWM – Dimmen auf der 12-/24-V-DC-Seite
230 V AC → Standard-CV-Netzteil → PWM-Steuerungler → LED-Streifen
Ein PWM-Steuerungler ist ein Gerät, das umgangssprachlich häufig einfach als „LED-Streifen-Dimmer“ bezeichnet wird. Er wird zwischen Netzteil und LED-Streifen angeschlossen, sodass das Netzteil selbst in der Regel nicht dimmbar sein muss.
Er kann mit einer RF-Fernbedienung, einem Wand- oder Drehregler sowie mit einem Wi-Fi- oder Zigbee-System arbeiten. Er kann auch direkt in ein LED-Profil oder eine LED-Leiste integriert und per Berührung oder Handgeste gesteuert werden.
Wie funktioniert PWM?
PWM (Pulse Width Modulation) regelt die Helligkeit durch sehr schnelles Ein- und Ausschalten der LEDs. Bei höherer Helligkeit bleiben die LEDs während eines größeren Teils jedes Zyklus eingeschaltet, bei niedrigerer Helligkeit während eines kleineren Teils.
| 100 % |
████████████████ |
| ≈ 50 % |
████____████____ |
| ≈ 20 % |
██________██____ |
Bei der Auswahl eines Steuerunglers sind vor allem Betriebsspannung, maximaler Strom und Leistung entscheidend.
C. Steuerung mit dimmbarem Netzteil und intelligenten Systemen
Bei professionelleren Installationen kann das Netzteil oder der Steuerungler über eine eigene Steuerschnittstelle verfügen. Dazu gehören DALI / DALI‑2, 0–10 V / 1–10 V, PUSH / Push‑DIM, Casambi und Smart-Home-Lösungen.
230 V AC → dimmbares LED-Netzteil → LED-Streifen
↑ separates Steuersignal / System
DALI / DALI‑2 ermöglicht digitale Steuerung, Adressierung, Gruppen und Szenen. 0–10 V / 1–10 V verwendet ein separates analoges Steuersignal. PUSH ermöglicht die Steuerung eines kompatiblen Netzteils über einen Taster.

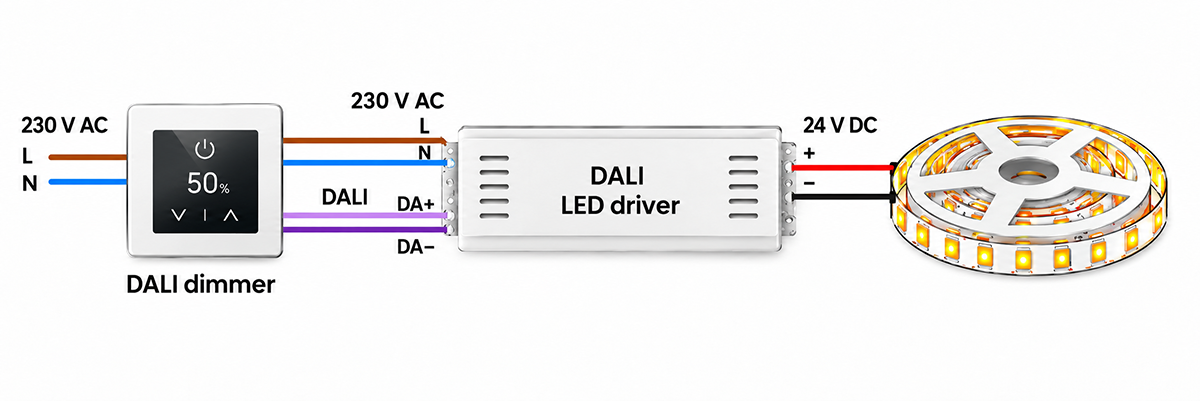

Hinweis: Das Schaltbild zeigt, dass die DALI-Steuerung zusätzliche Leitungen erfordert – neben den Versorgungsleitungen sind separate Leitungen für den DALI-Steuerbus erforderlich.
Dimmbare SNAPPY-Netzteile mit DALI-Funktion unterstützen auch PUSH DIM. In diesem Fall kann die Verdrahtung auch folgendermaßen aussehen:
Das Schaltbild zeigt, dass die PUSH-DIM-Verdrahtung sehr einfach sein kann. Ein handelsüblicher Taster wird an das Netzteil angeschlossen. Ein kurzer Tastendruck schaltet das Licht ein oder aus, während durch Gedrückthalten des Tasters die Lichtintensität stufenlos erhöht oder verringert wird.
Casambi nutzt Bluetooth Mesh. Smart-Home-Systeme können beispielsweise Technologien wie Wi‑Fi, Zigbee oder Matter verwenden.
Alexa und Echo sind keine elektrischen Dimmprinzipien. Sie sind Steuerungsmethoden; das eigentliche Dimmen übernimmt ein kompatibler Steuerungler oder ein dimmbares Netzteil.
|
Aus unserem Sortiment
SNAPPY DALI-Netzteile
Entdecken Sie unser Sortiment an dimmbaren SNAPPY-Netzteilen mit DALI-Unterstützung.
|
Schneller Vergleich
| Technologie |
Wo |
Spezielles Netzteil |
Steuerung |
| TRIAC |
230 V |
Ja |
Wanddimmer |
| PWM |
12/24 V |
Nein |
RF, Touch, Wi‑Fi |
| DALI |
Netzteil |
Ja |
BUS / System |
| 0–10 V |
Netzteil |
Ja |
Steuerungler |
| Casambi / Smart |
je nach System |
je nach System |
App / Sprache |
Was kann ich selbst machen und was sollte einem Fachmann überlassen werden?
| Lösung |
Empfehlung |
| PWM 12/24 V, fertige Komponenten |
technisch versierter Anwender |
| RF / Touch / Smart-DC-Steuerungler |
grundlegende technische Kenntnisse |
| TRIAC / PUSH – feste 230-V-Installation |
Elektrofachkraft |
| 0–10 V / 1–10 V |
fachgerechte Planung |
| DALI / komplexes Smart Home |
professionelle Planung und Konfiguration |
Eine einfache Regel
Einfache 12/24-V-PWM-Lösungen mit fertigen Komponenten können von einem technisch versierten Anwender umgesetzt werden. Wenn die Installation feste 230-V-Verdrahtung umfasst, sollte sie von einer Elektrofachkraft ausgeführt werden.
